电动衬氟球阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、电动衬氟球阀产品概述

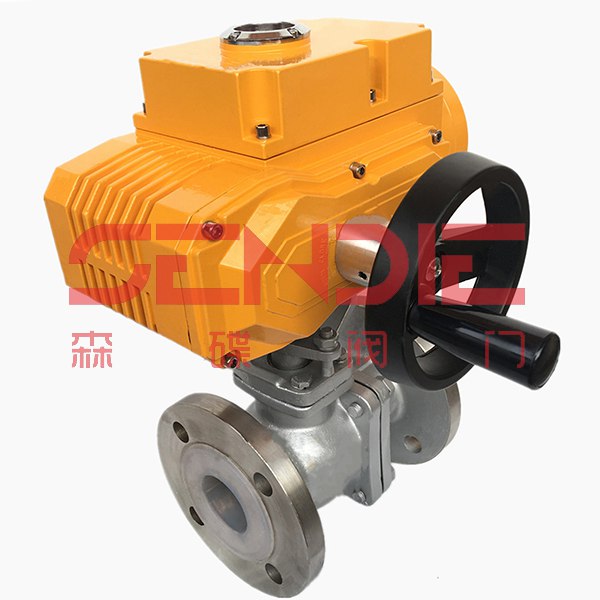

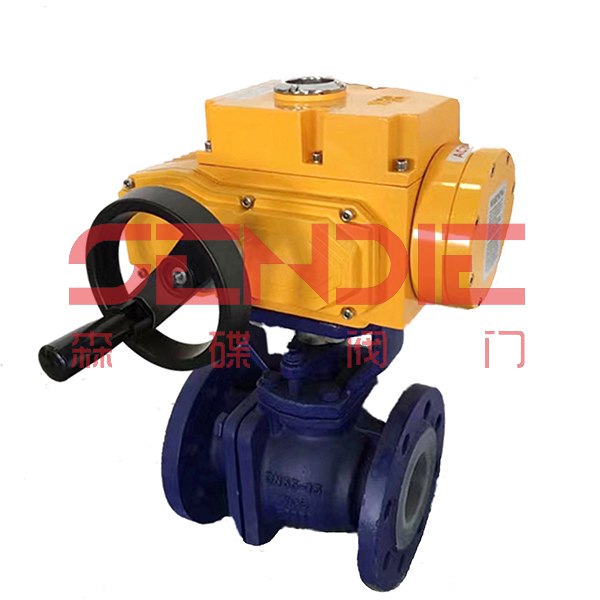

Q941F46电动衬氟球阀是由电动执行机构和O型衬氟球阀组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙烯，故具有可靠的耐腐蚀和密封性。电动衬氟球阀主要用于对生产过程中酸碱等强腐蚀介质的调节或切断。电动执行机构内置伺服系统，无需另配伺服放大器，输入4~20mA信号及AC220V/AC380V电源即可控制运转。电动衬氟球阀、衬四氟电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
二、电动衬氟球阀技术参数及性能指标

公称通径（DN）

100

125

150

200

250

300

公称压力（Mpa）

PN1.0、1.6

泄露量

软密封：零泄漏

阀体形式

两段式阀体（浮动球阀）

两段式阀体（固定球体）

阀芯形式

“O”型球芯阀芯

密封填料

聚四氟乙烯（PTFE）

连接形式

法兰

可调范围

DN15~65

DN80~300

250比1

350比1

基本误差

± 1%

死区

≤1%

回差

≤1%

适用温度

密封面

PTFE≤180℃

执行机构

可配SYJXX、361RS、HQ系列等角执行电动机构

控制方式

开关到位灯（开关两位控制）、智能调节（4~20mA模拟量信号控制）

三、电动衬氟球阀执行参数

执行器类别	SYJXX执行器参数	3610R系列执行器参数	JHQ系列执行器参数
电源电压	标准：AC220V单相、可选AC110V单相、AC380/440V三相、DC24V
输出力矩	50N.M~2000N.M	50N.M~1500N.M	50N.M~3000N.M
动作范围	0~90℃、0~360℃	0~90℃	0~90℃、0~270℃可选
输入信号	开关量、4~20mA模拟量	4~20mA模拟量信号	开关量、4~20mA模拟量信号
反馈信号	开关量、4~20mA模拟量	4~20mA模拟量信号	开关量、4~20mA模拟量信号
动作时间	15/30/60秒	10/15/30秒	18S~112S
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	零下30~+60度	零下30~+60度	零下20~+70度
手动操作	同附带手柄操作	同附带手柄操作	机械离合
机械限位	电气、机械二重限位	电气、机械二重限位	2个外部调整螺栓
防护等级	IP65	IP55	IP65、IP67定制IP68
防爆等级	无防爆	Exd IIBT4	Exd IIBT4或Exd IIBT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	8W/E	AC可逆电机	鼠笼式异步电机
进线接口	PE1/2寸进线线锁	2-PF 1/2寸进线线锁	2个 PF3/4寸
壳体材料	铝合金	钢、铝合金	钢、铝合金、铝青铜、聚碳酸脂
外图层	干粉、环氧聚酯，具有超强防腐功能
采用独特的电制动线路，定位精度高，执行机构灵敏，启动停止迅速，运行平稳。具有抗干扰、抗浪涌电压、防击穿能力强
适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次

四、电动衬氟球阀零件材料

零件名称	材料名称
阀体	WCB+F46	304（CF8)+F46	316(CF8M)+F46	316L(CF3M)+F46
球体	2Cr13+氧化处理+F46	304+F46	316+F46	316L +F46
阀杆	2Cr13+F46	304+F46	316+F46	316L +F46
阀座密封圈	PTFE、碳素纤维+PTFE
密封填料	V型聚四氟乙烯填料

五、电动衬氟球阀设计规范

设计与制造	GB12237-89、API608、API6D、JPI7S-48、BSS5351、DIN3357
法兰尺寸	JB/T74-90、GB9112~9113、HGJ44~76、SH3406、ANSIB16.5、JIS B2212~2214
结构长度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与实验	JB/T9092、API598、GB/T13927

六、电动衬氟球阀连接尺寸

公称通径（DN）		15	20	25	32	40	50	65	80	100	125	150	200	250
L		130	140	150	165	180	200	220	250	280	320	360	457	533
H、A		由于阀门密封选择及温度不同，执行机构尺寸需要根据每位客户的选择来实际配置，请咨询销售人员。
A1	防爆型	137	137	137	137	137	137	137	137	137	137	137	137	137
A1	标准型	40	40	40	40	40	40	40	40	40	40	40	40	40
PN1.6Mpa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405
D1		65	75	85	100	110	125	145	160	160	210	240	295	355
D2		46	56	65	76	84	99	118	132	132	184	184	266	319
b		14	16	16	18	18	20	22	24	24	26	26	24	26
f		2	2	2	2	2	2	2	2	2	2	2	2	2
n*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*18	8*18	8*18	12*22	12*26
PN2.5Mpa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425
D1		65	75	85	100	110	125	145	160	190	220	250	310	370
D2		46	56	65	76	84	99	118	132	156	184	211	274	330
b		14	16	16	18	18	20	22	24	24	26	28	34	38
f		2	2	2	2	2	2	2	2	2	2	2	2	2
n*d		4*14	4*14	4*14	4*18	4*18	4*18	4*18	8*18	8*22	8*26	8*26	12*26	12*30

备注：电动衬氟球阀产品选型
（1）阀体参数：公称通径、工作压力、工业工艺、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号（4-20mA，1-5V）、作用方式（电开式，电关式）。
