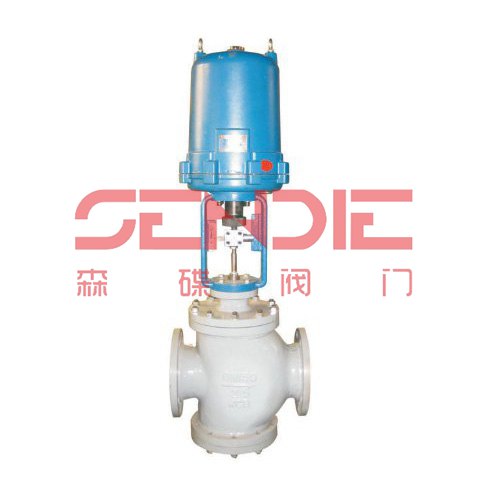

电动双座调节阀

客户询价单直接拨打021-57568689至营销部，或者发送至企业邮箱，也可通过右侧咨询客服。具体商定：交货期、是否含税、保质期、付款方式及特殊要求等事宜。

▪ 客户提供：工作压力、温度、介质、连接方式、驱动方式等细节参数。

▪ 其他特殊要求须在询价单中说明。另公司可根据客户特殊要求配置各类驱动装置。

▪ 公司地址：上海市奉贤区青村镇青港工业园

▪ 销售电话：021-57568689

▪ 企业邮箱：sindeel@163.com

▪ 企业网址：http：//www.sindeel.com/

产品详情

一、电动双座调节阀产品概述
电动双座调节阀采用双导向结构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等特点。电动双座调节阀是采用我公司自主研发的双座阀体及直行程电动执行器组成。电动双座调节阀所配置的电动执行器内含伺服放大器，接受统一的4~20mA或1~5V-DC的控制信号，将电流信号转变成相对于的直线位移，自动地控制阀开度，来进行对管道内流体的压力、流量、温度、液位等工艺UC桉树的连续调节。电动双座调节阀广泛用于精确控制气体、液体、蒸汽等介质。特别适用于压差较大且对泄露里要求不严格干净介质场合。
二、电动双座调节阀技术参数

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（KV）	直线	10	12.5	19.5	30.5	48.4	76	125	195	305	484	760	1000	1600
	等百分比	8	11	17.6	27.5	44	69	110	176	275	440	690	900	1300
允许压差（Mpa）		≤公称压力
公称压力（Mpa）		1.6/2.5/4.0/6.4/10.0
额定行程（mm）		16			25		40			60			100
阀盖形式		标准型（-17~+250℃）、高温型（+250~+450℃）、低温型（-40~-196℃）、波纹管密封型（-40~+350℃）
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		双座柱塞导向型阀芯
流量特性		直线性、等百分比
配执行器类别		318L系列电动执行器、PSL系列电动执行器、（也可指定品牌系列）
执行器参数		电源电压：220V/50Hz、输入信号：4~20mA或1~5V-DC、输出信号：4~mA-DC
		防护等级：相当IP65、隔爆等级：ExdII BT4(特殊定制BT6）、手操功能：手柄式、手轮式
		环境温度：-25~+70℃、环境湿度：≤95%

三、电动双座调节阀性能指标

项目			指标值
基本误差%			配3810L±2.5，配PSL±1.0
回差5			配3810L±2.0，配PSL±1.0
死区%			1%
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	终点	±2.5
		终点	±2.5
额定行程偏差%			≤±2.5
泄露了L/H			0.01%x阀额定容量（硬密封）、零泄漏（软密封）
可调范围R			30:01

四、电动双座调节阀零件材料

序号	零件名称	零件材料
1	底座	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
2	阀体	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
3	垫片	PTFE/金属石墨缠绕垫片
4	套筒	304	304	316	316L
5	阀芯	304	304	316	316L
6	中垫	PTFE/金属石墨缠绕垫片
7	阀盖	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)
8	阀杆	304	304	316	316L
9	填料	PTFE/柔性石墨
10	压盖	WCB（ZG25）	CF8(304)	CF8M(316)	CF3M(316L)

五、电动双座调节阀连接尺寸

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H 1		165	185	185	205	245	255	270	335	365	430	560	680
H 2	3810L	373	495	495	495	700	700	700	725	725	725	725	725
H 2	PSL	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	257	257	257	310	310	310	310	310
D	PSL	177	177	177	177	182	182	182	182	182	218	218	218

六、电动双座调节阀产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等详细参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4~20mA或1~5V），作用形式。
